Гидропривод лущильного станка RAUTE 3VKKT с аппаратурой на ДУ16 /CETOP7

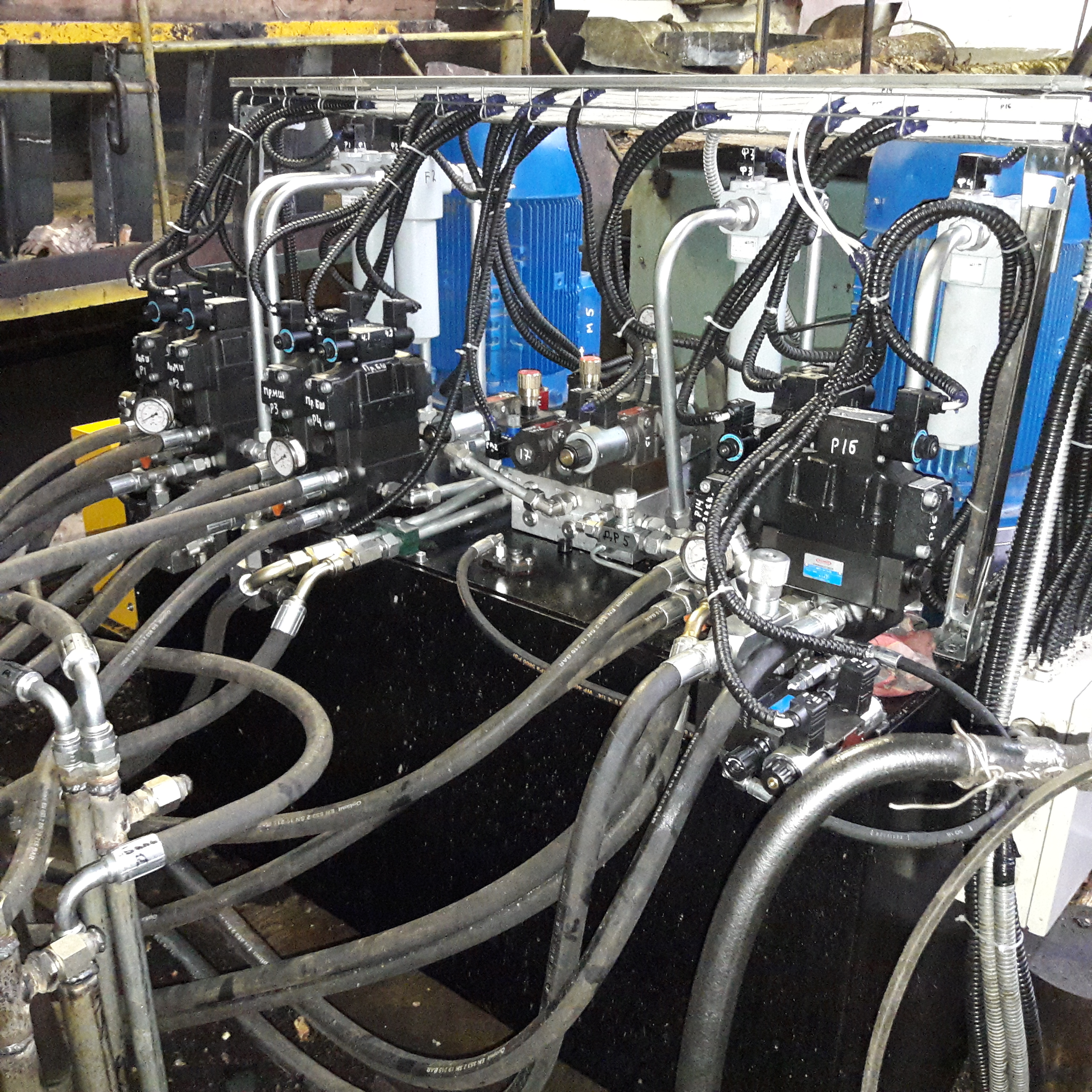

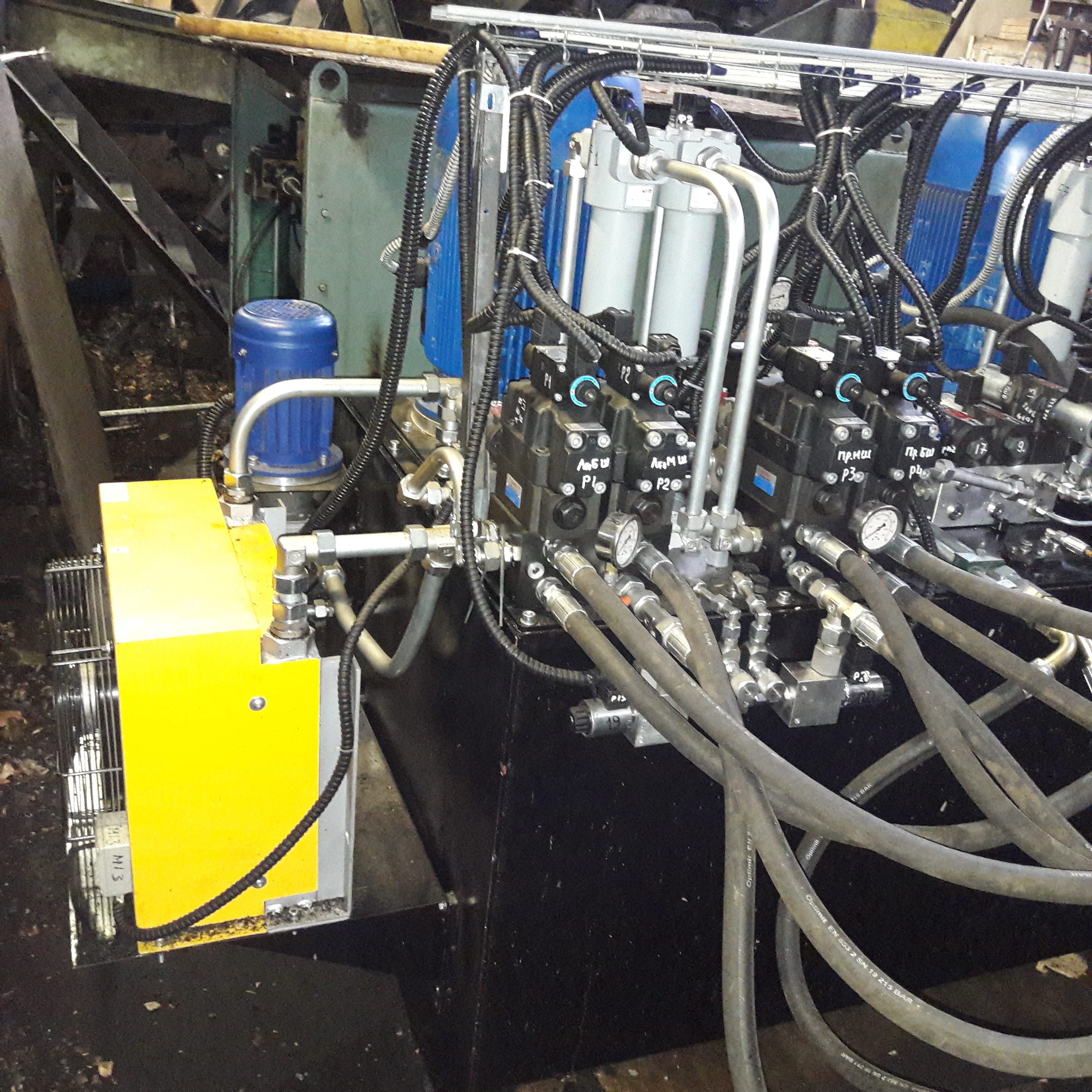

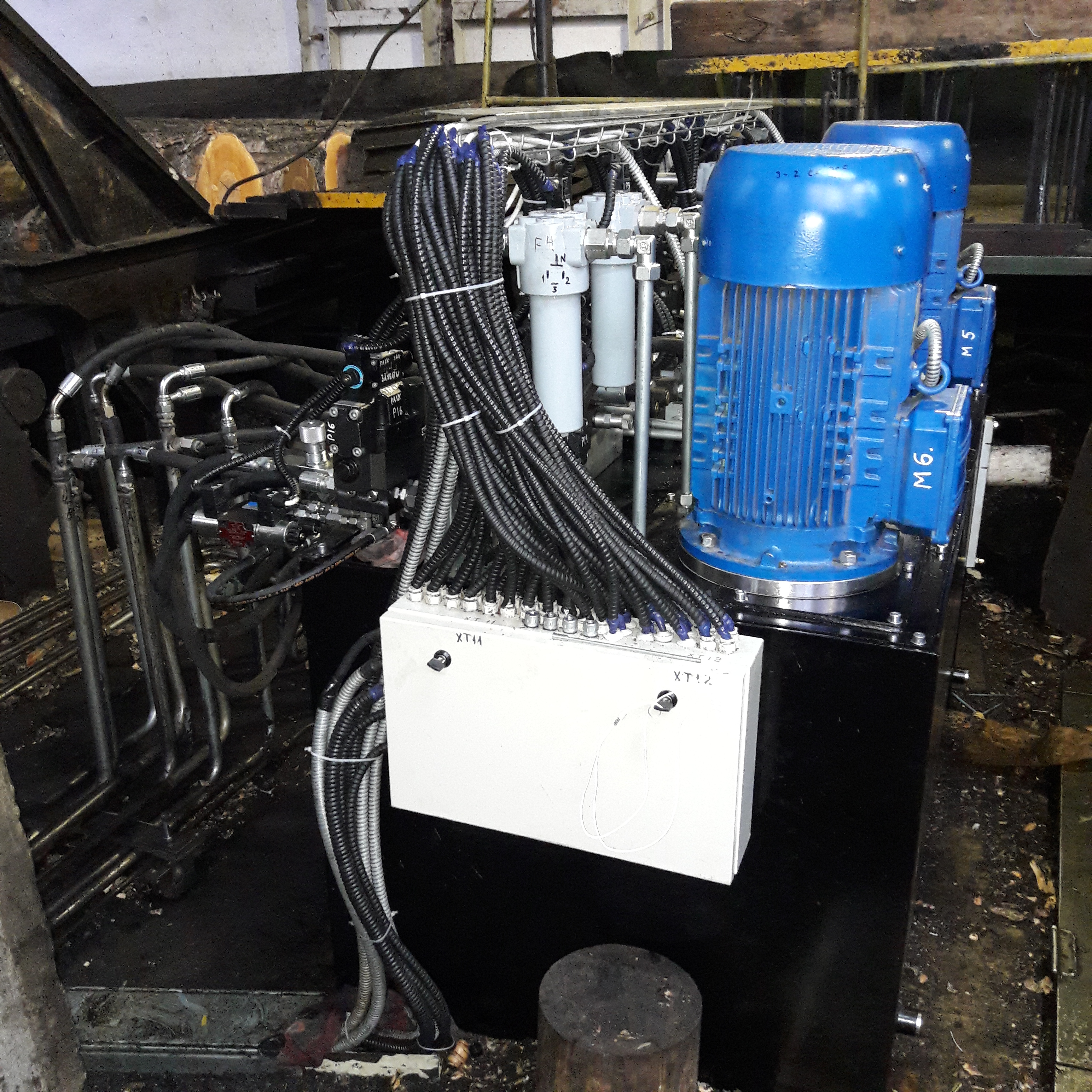

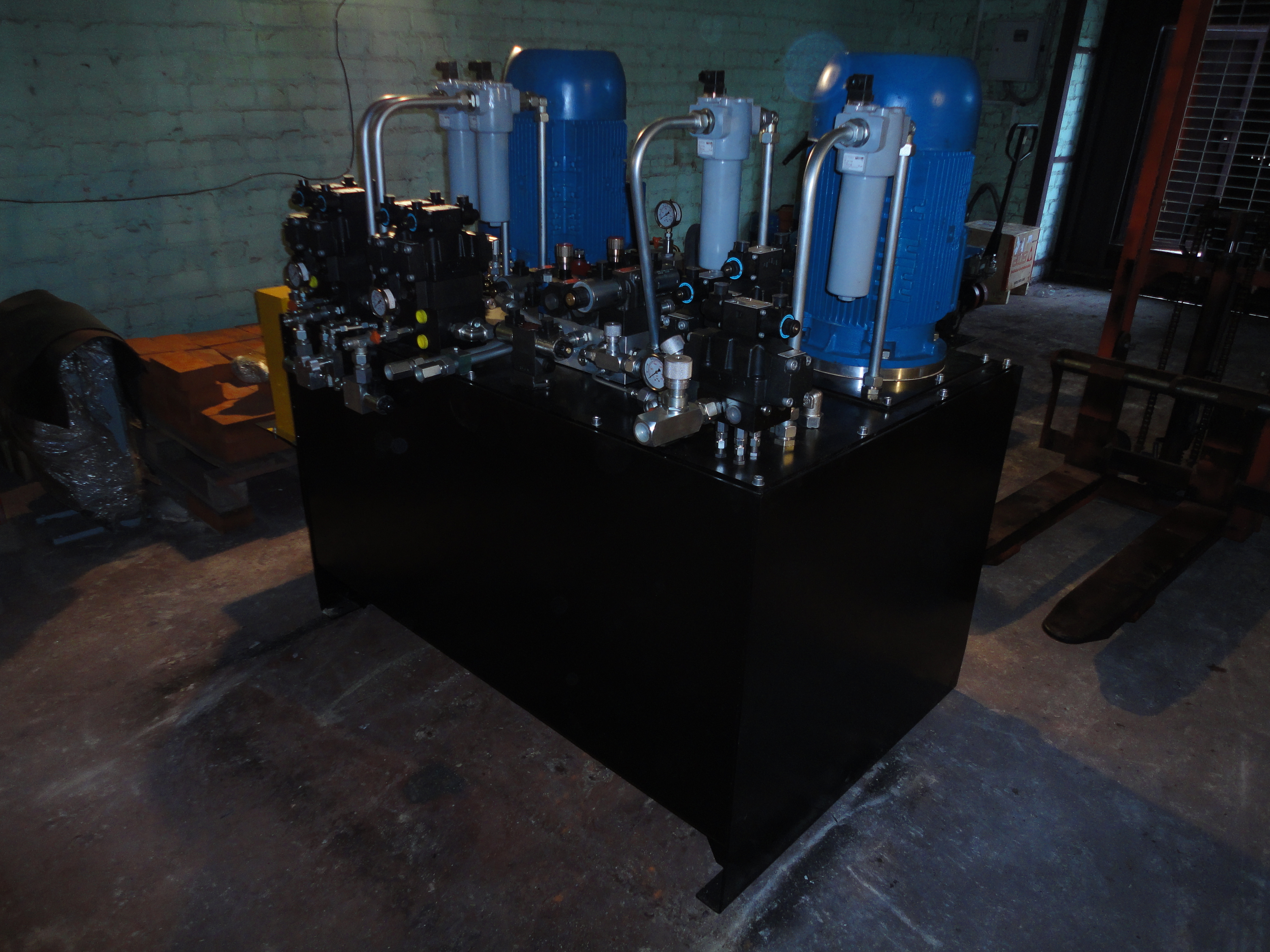

ФОТО ГИДРОПРИВОДА на ПРОИЗВОДСТВЕ
ОПИСАНИЕ:
ЛУЩИЛЬНЫЙ СТАНОК
- абсолютно синхронный подвод и отвод больших и малых шпинделей
- высокая скорость подвода и отвода шпинделей
- возможность ручной корректировки зажатого в малых шпинделях чурака относительно ножа
- удержание малых и больших шпинделей станка в процессе лущения в гидрозамках, либо малым давлением, т.е. давлением холостого хода насоса (10-15 бар)
- 3 уровня давления в шпинделях: на подвод, на отвод, на удержание зажатого чурака
- сдвоенный насос привода шпинделей "Argo Hytos" (Чехия)
ЦЕНТРОВОЧНО-ЗАГРУЗОЧНОЕ УСТРОЙСТВО
- регулирование скорости механизма подъёма/опускания цурака с возможностью торможением механизма в конце хода при опускании
- центрирование чурака
- фиксацию чурака и удержание при помощи гидрозамков
- загрузка в лущильный станок с возможностью регулирования скорости механизма загрузки и торможением механизма загрузки в конце хода
- Механизмы «подъёма» и «центрирования» работают независимо от механизмов «фиксации» и «загрузки». Используется сдвоенный шестерённый насос для питания этих механизмов "Argo Hytos" (Чехия)
ОБЩИЕ СВЕДЕНИЯ
- воздушный теплообменник с теплосъёмом 18 кВт со своим отдельным насосом
- аппаратура "Atos" (Италия) на ДУ16/CETOP7 и "Argo Hytos" (Чехия)
- напорные фильтры на 10 мкм "Argo Hytos с фильтроэлементами серии Exapor MAX2" (Германия)
- суммирование потоков масла для ускорения работы ЦЗУ
ПАРАМЕТРЫ ГИДРОСТАНЦИИ:
| Мощность электродвигателя привода шпинделей | кВт | 15 | ||
|
Мощность электродвигателя привода ЦЗУ РК30 |
кВт | 18,5 | ||
| Подача насоса привода шпинделей | л/мин | 62 | 62 | |
| Подача насоса привода ЦЗУ РК30 | л/мин | 73 | 73 | |
| Давление в системе (не более) | бар | 70 | ||
| Объём бака | литров | 1000 | ||
| Масса без рабочей жидкости | кг |
1150 |
||
УСЛОВИЯ ПОСТАВКИ:
| Цена гидропривода | руб с НДС | 1540000 |
| Цена рекомендуемого комплекта ЗИП для гидропривода | руб с НДС | 38000 |
| Срок изготовления | недель | 8–9 |
| Гарантия | месяцев | 12 |
| Условия оплаты | % | 60+30+10 |
