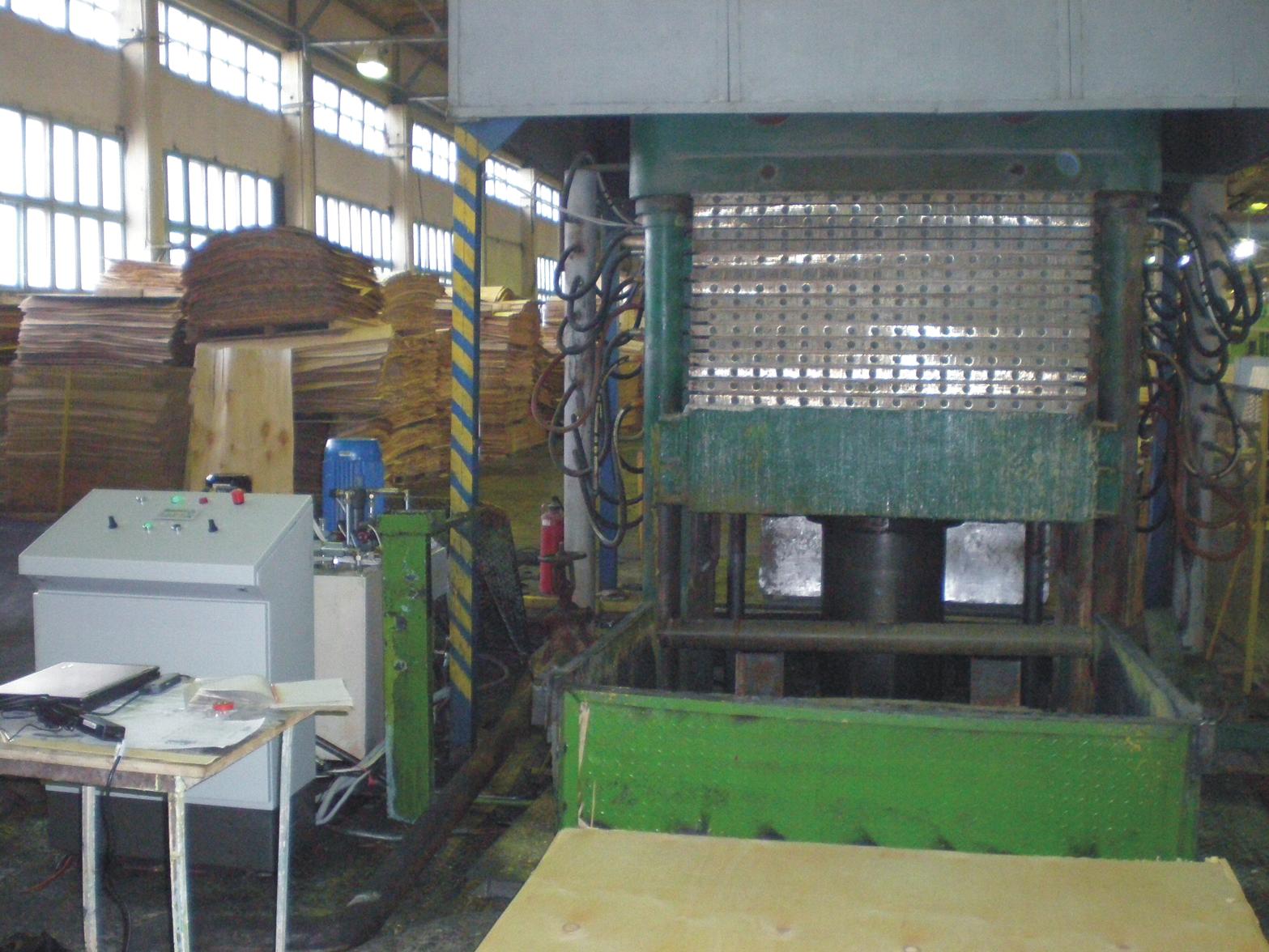

ПАРАМЕТРЫ ФАНЕРНОГО ПРЕССА П-714 Б:
| Количество этажей | 15 |
| Усилие прессования, кН | 6500 |
| Скорость смыкания плит, мм/сек | 80 |
| Время смыкания, сек | 20 |
| Максимальное давление в прессе, бар | 220 |
| Диаметр главного цилиндра, мм | 600 |
| Диаметр транспортных цилиндров, мм | 90 |
| Размер плит, мм × мм | 1650 х 1750 |

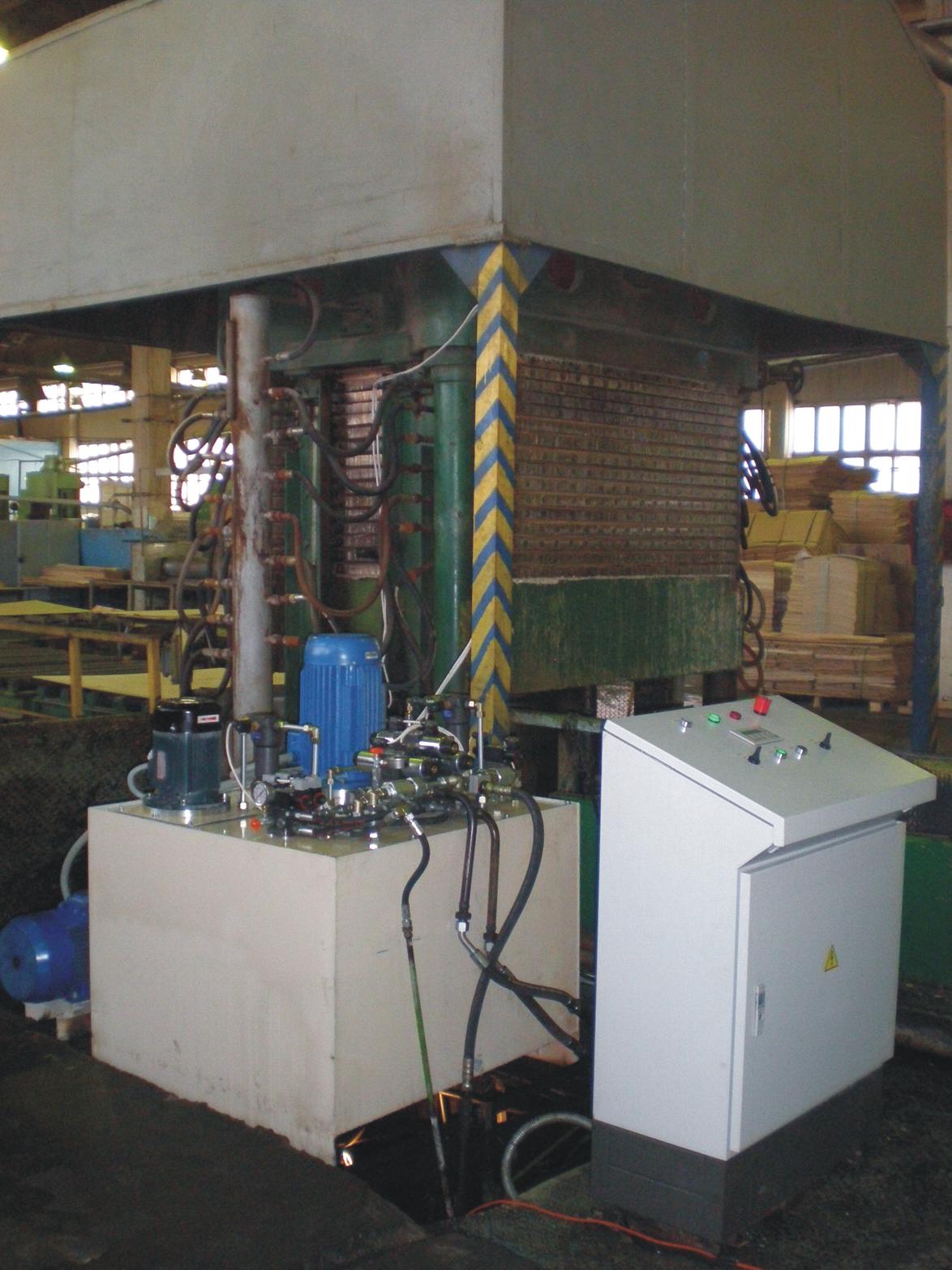

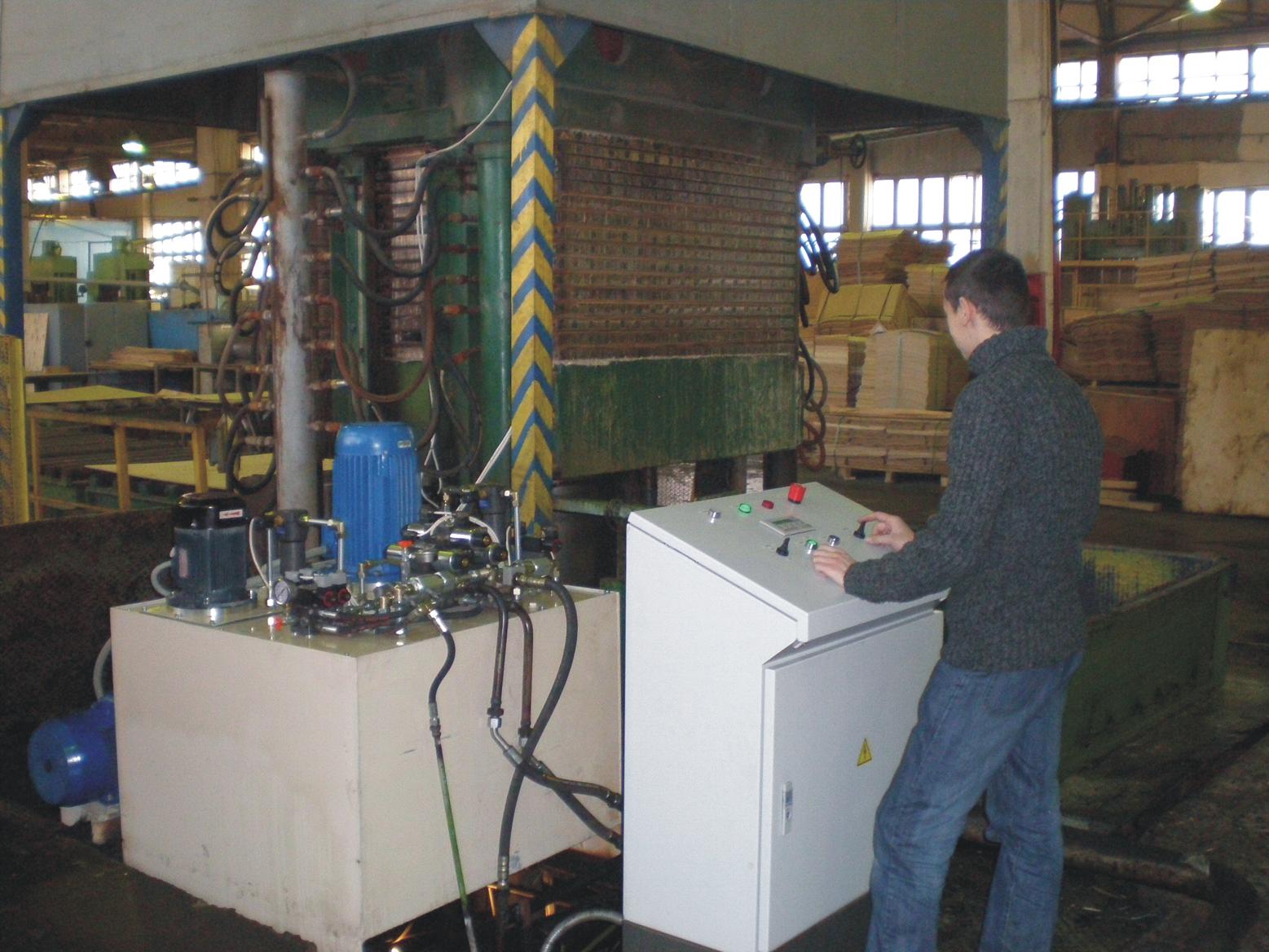

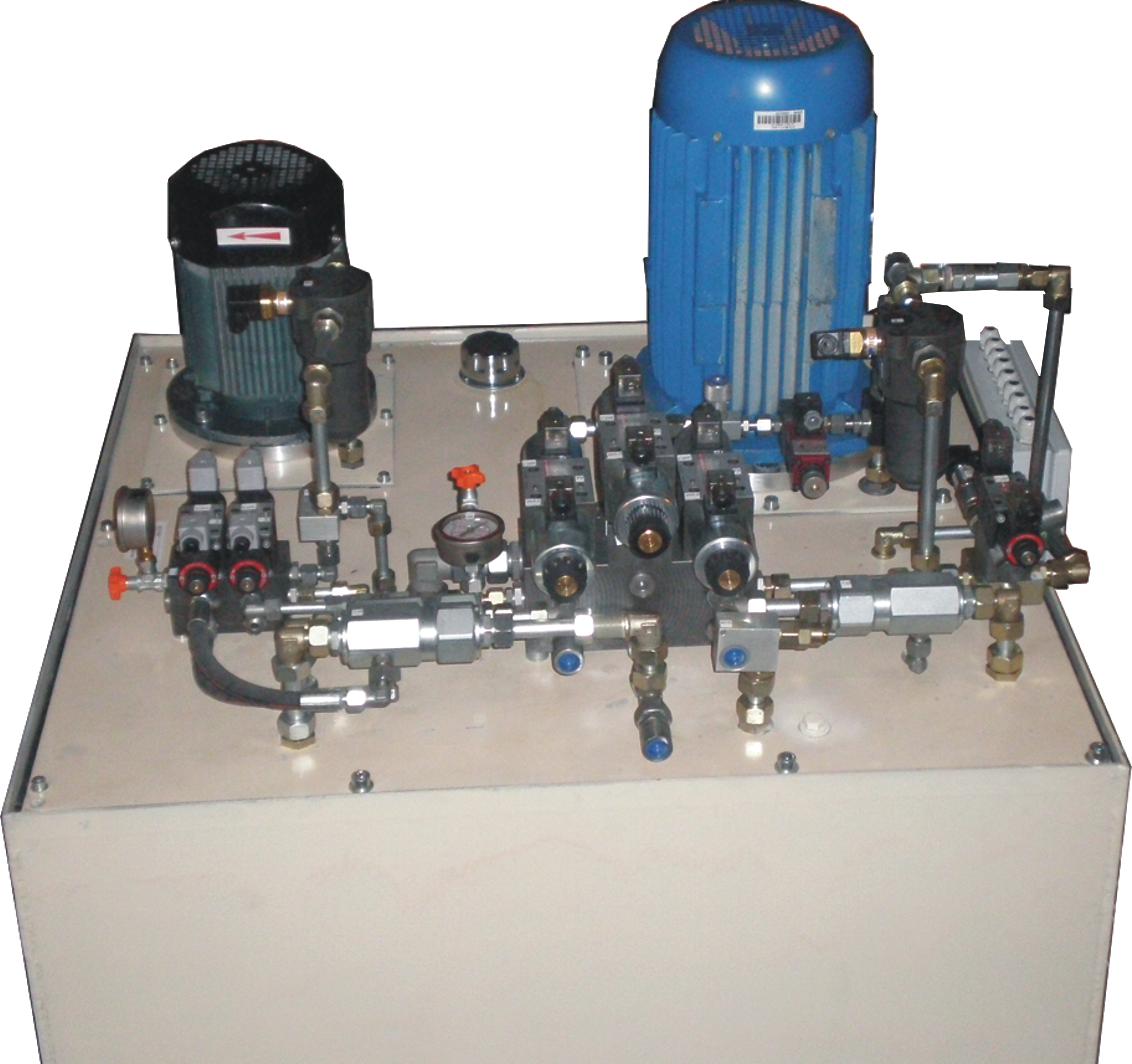

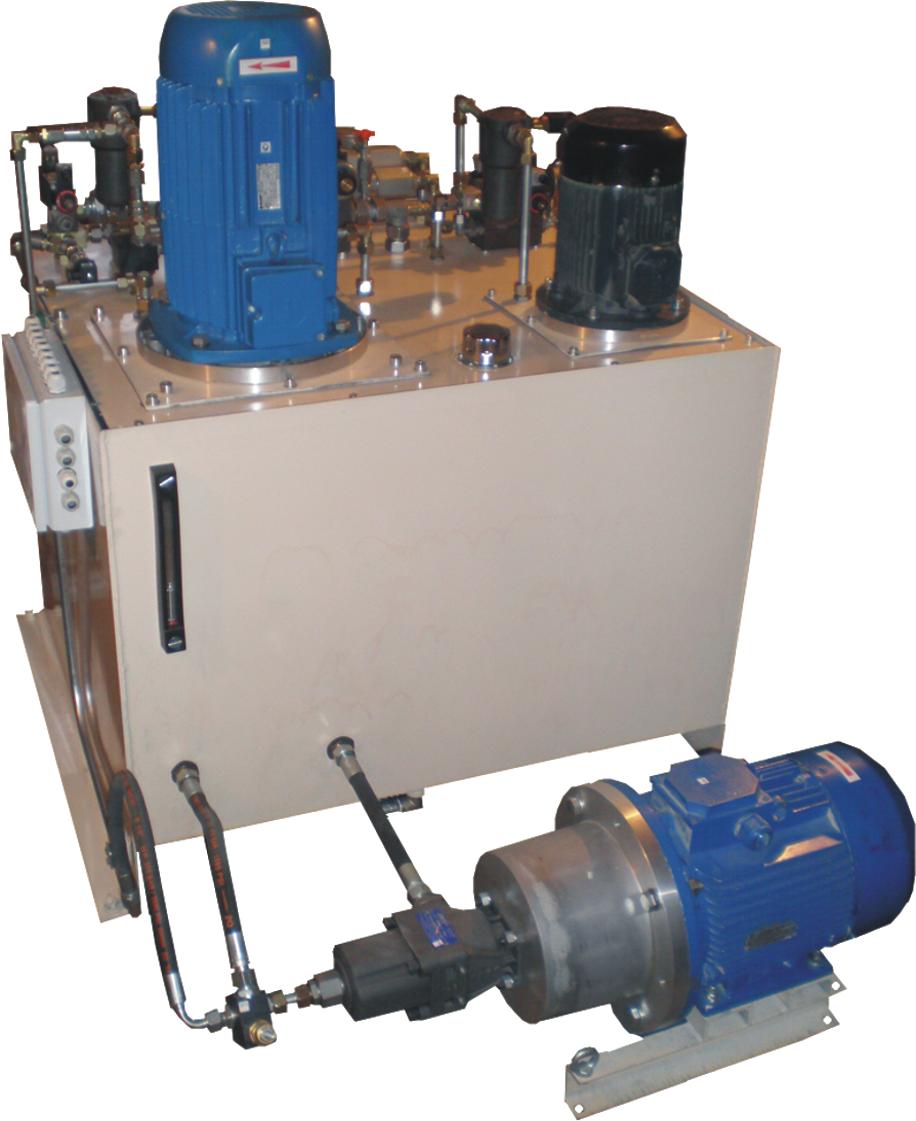

ОПИСАНИЕ ГИДРОСТАНЦИИ ПРЕССА П–714 Б:
- аксиально–поршневой насос высокого давления (для набора давления в прессе)
- шестерённый насос высокого давления (для смыкания пресса)
- шестерённый насос низкого давления (для системы управления и привода этажерок)
- слежение за давлением при помощи датчика давления
- возможность подключения одной или двух этажерок
- возможность поставки системы управления на базе
промышленного контроллера
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИДРОСТАНЦИИ ПРЕССА П–714 Б:
| Мощность электродвигателей, кВт | 11 | 11 | 2,2 |
| Подача насосов, л/мин | 30 | 30 | 25 |
| Давление насосов, бар | 210 | 210 | 50 |
| Объём бака, литров | 630 | ||
| Масса без рабочей жидкости, кг | 500 | ||

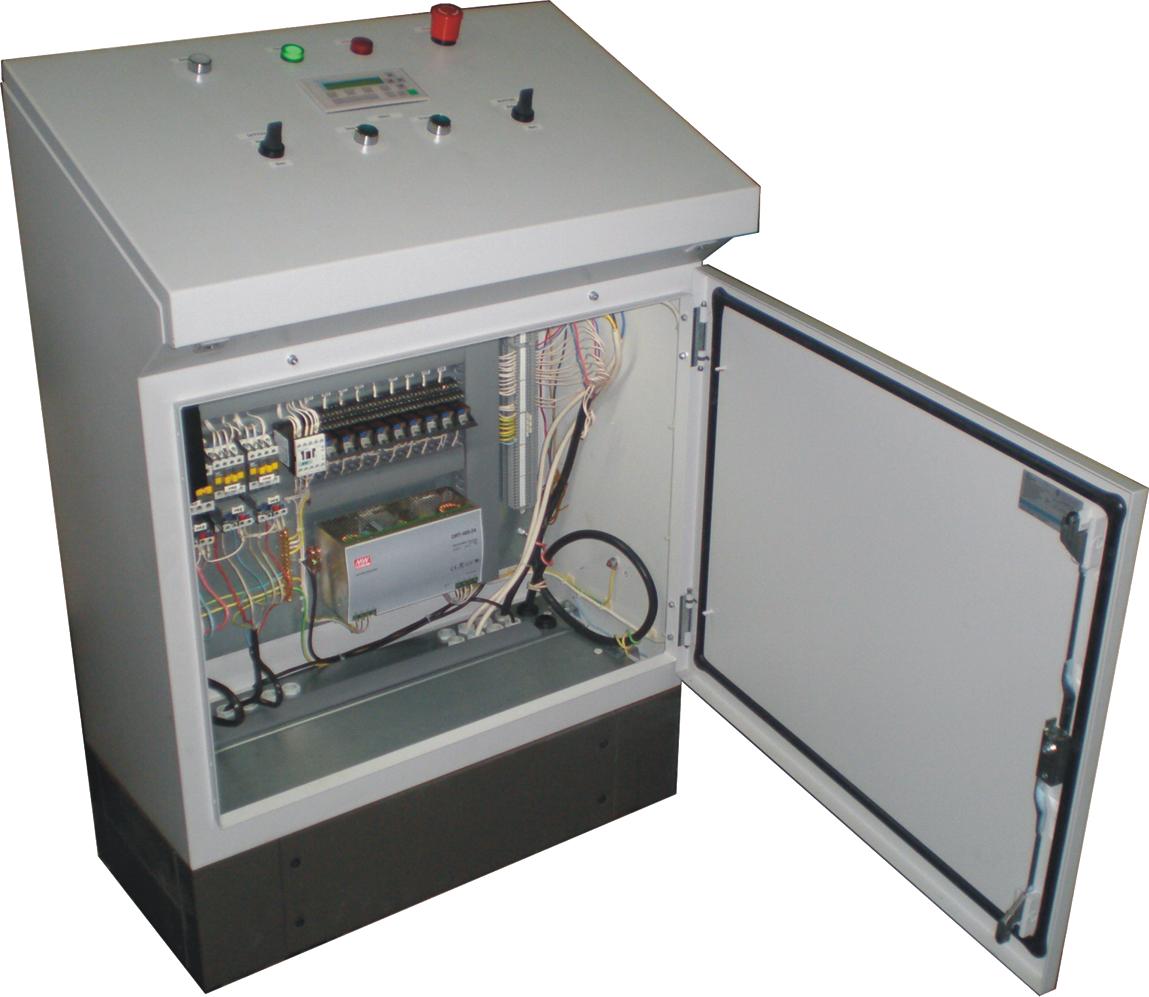

ОПИСАНИЕ АВТОМАТИЧЕСКОЙ СИСТЕМЫ ЭЛЕКТРОУПРАВЛЕНИЯ ПРЕССОМ П-714 Б:
- контроллер и сервисная панель Siemens
- ввод параметров цикла прессования (время прессования, время выдержки в сомкнутых плитах, рабочего давления ) с сервисной панели
- возможность подключения к системе управления всех вспомогательных механизмов пресса:
рольгангов, подъёмных столов, пресса холодной подпрессовки, этажерок загрузки–выгрузки, системы подачи воды или пара, вентиляции, освещения и т.д. - возможность организации статистического учёта работы пресса
- возможность дистанционного (из офиса) контроля за работой пресса
- полностью автоматический режим работы пресса и вспомогательного оборудования включением одной кнопки "ПУСК"
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ:
- габаритные размеры и схема настроек гидростанции(pdf, 226 кВ)
- руководство по эксплуатации гидропривода фанерного пресса П–714 Б (pdf, 90 кВ)
- гидросхема (по запросу)
- электросхема (по запросу)
