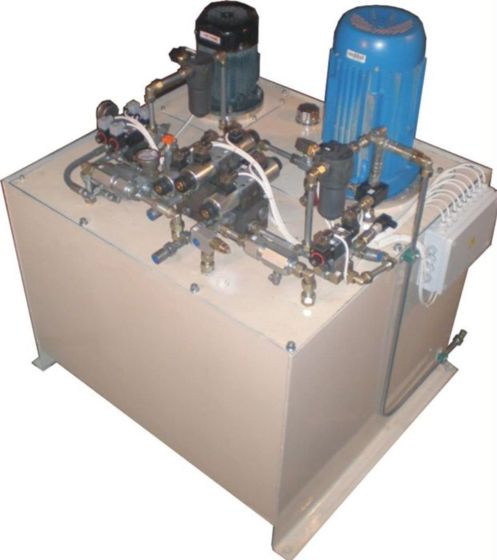

Установка распределительных коробок и разводка по гидростанции
| Для оптимизации электрических подключений от гидростанции до шкафов (пультов) управления целесообразно на гидростанцию установить распределительную коробку. В нее сводятся все кабели, идущие от катушек гидрораспределителей, фильтров, датчиков (уровня, давления, температуры и пр.), а затем от распределительной коробки до шкафа (или пульта) управления идет всего лишь один кабель. Экономия средств Заказчика достигается за счет уменьшения затрат на приобретение кабелей а также на изготовление и прокладку кабельных трасс. Кроме того, достигается значительное уменьшение времени электромонтажных работ при подключении одного кабеля вместо десятка. |  |
Пример расчета экономического эффекта:
На гидростанции установлено 5 гидрораспределителей с 2–мя катушками на каждом, 1 датчик фильтра, 1 датчик уровня. От гидростанции до шкафа управления необходимо проложить кабельную трассу длиной 20 метров. Прокладку ведем в гибких трубах ПВХ, т.к. они самые дешевые. Экономия при другом варианте разводки (металлорукав, труба) будет еще значительнее.
! Внимание: электродвигатели подключаются отдельными кабелями, которые в распределительную коробку не заводятся.
1) На гидростанции не установлена распределительная коробка.
5х2+1+1=12 подключений × 20 метров = 240 метров;
Кабель ПВС 3×0,75 – 10 руб./м.
240 метров × 10 руб./м = 2 400 руб.
Труба ПВХ гофр. d16мм — 6 руб./м
240 метров × 6 руб./м = 1 440 руб.
Итого: 2 400 + 1 440 = 3 840 руб.
2) На гидростанции установлена распределительная коробка.
1 подключение = 20 метров.
Кабель МКШ 14×0,5 – 40 руб./м.
20 метров × 40 руб./м = 800 руб.
Труба ПВХ гофр. d20мм – 7 руб./м
20 метров × 7 руб./м = 140 руб.
Итого: 800 + 140 = 940 руб.
Получилась разница в 2 900 руб.
Понятно, что гидростанции бывают не с 5–ю распределителями, а со значительно большим количеством, не везде можно применять гибкие трубы ПВХ для подключения, а требуется строить конструкции из металлических труб, вести трассу в металлорукаве или применять другие дорогостоящие средства для защиты кабеля. Тогда разница в цене и времени монтажных работ будет значительно ощутимее.

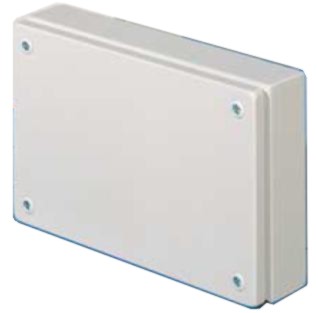

Корпус распределительной коробки имеет степень защиты IP66,

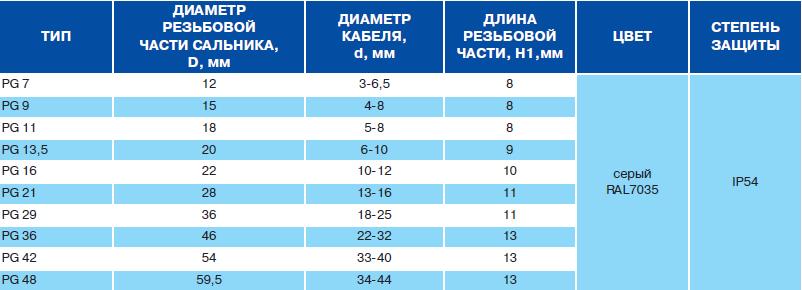

степень защиты кабельных вводов IP54, IP68.
Коробки комплектуются клеммными зажимами WAGO TOPJOB 0,25–2 мм.
Ниже приведены основные типоразмеры распределительных коробок, устанавливаемых на наши станции.
|
Артикул |
Высота, мм |
Ширина, мм |
Глубина, мм |
Кол-во вводов |
Цена с НДС |
|
РК 15.20 |
150 |
200 |
80 |
до 12 |
4 130 руб. |
|
РК 20.30 |
200 |
300 |
80 |
до 20 |
4 838 руб. |
Примечание: цена включает в себя стоимость распределительной коробки в комплекте с кабельными вводами и клеммными зажимами, а также стоимость электромонтажных работ по подключению катушек распределителей, датчиков и прочего установленного на станции оборудования к распред. коробке кабелем ПВС. Электродвигатели в распределительную коробку не подключаются!
Схемы подключения входят в комплект поставки.
Кроме того, возможно изготовление коробок на заказ с любым количеством и типом кабельных вводов по желанию Заказчика. Доступны типоразмеры до 400×800×120.
