АВТОМАТИЧЕСКАЯ СИСТЕМА ЭЛЕКТРОУПРАВЛЕНИЯ КИРПИЧНЫМ ПРЕССОМ
ОПИСАНИЕ СИСТЕМЫ ЭЛЕКТРОУПРАВЛЕНИЯ:
- контроллер и сервисная панель Delta
- ввод параметров цикла прессования (объём матрицы для засыпки сырья, высота кирпича,
рабочее давление, способ прессования одно– или двусторонее,…) с сервисной панели - возможность подключения к системе управления всех вспомогательных механизмов пресса
- возможность организации статистического учёта работы пресса
- возможность дистанционного (из офиса) контроля за работой пресса
- полностью автоматический режим работы пресса и вспомогательного оборудования
нажатием одной кнопки "ПУСК"
ЦИКЛ ПРЕССОВАНИЯ, КОТОРЫЙ ОБЕСПЕЧИВАЕТ СИСТЕМА ЭЛЕКТРОУПРАВЛЕНИЯ:
| — нажатие кнопки "ПУСК" | |
| — нижний цилиндр отводится вниз на заданное расстояние, освобождая место для засыпки рабочей смеси в матрицу |
4 сек |
| — дозатор засыпает смесь в матрицу | 1,5 сек |
| — дозатор отводится в исходное состояние | 1 сек |
| — верхний цилиндр опускается и закрывает матрицу пуансонами | 4 сек |
| — верхний цилиндр прессует кирпичи до заданного размера и плотности | 2..4 сек |
| — верхний цилиндр отводится наверх | 4 сек |
| — нижний цилиндр вытесняет готовые кирпичи из матрицы наверх | 4 сек |
| — дозатор начинает новый цикл, сбрасывая готовые кирпичи на поддон и одновременно заполняя матрицу новой порцией смеси | 1,5 сек |
| — нижний цилиндр, при этом, быстро отводится вниз, освобождая место для засыпки рабочей смеси в матрицу |

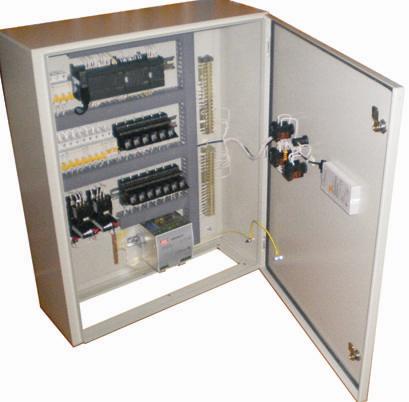

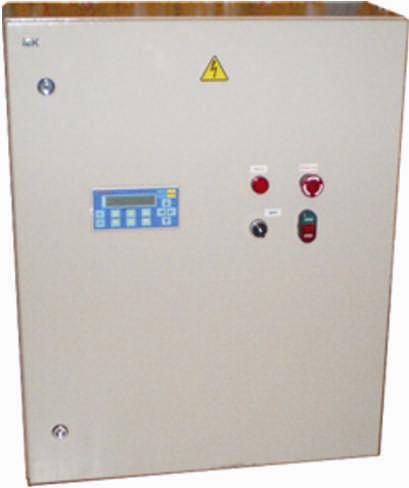

КОМПОНЕНТЫ ЭЛЕКТРОСИСТЕМЫ:
- шкаф ИЭК (Россия)
- контроллер и сервисная панель Delta (Тайвань)
- коммутационные изделия Wago (Германия)
- кнопки ABB (Германия)
- блок питания Delta (Тайвань)
- бесконтактные датчики линейного перемещения Balluff (Германия)
