Продукция / Гидроприводы прессов / Гидропривод кирпичного пресса

Гидропривод управляет работой пресса для штамповки кирпичей и тротуарной плитки

Скачать видео (zip архив)

4,4 MB

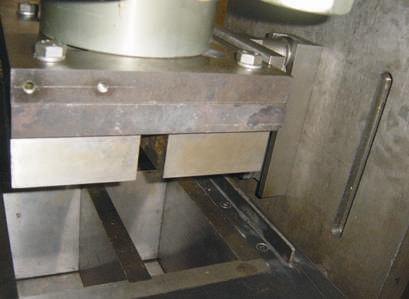

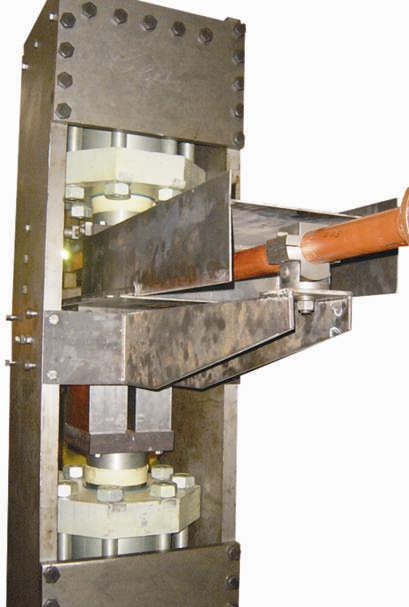

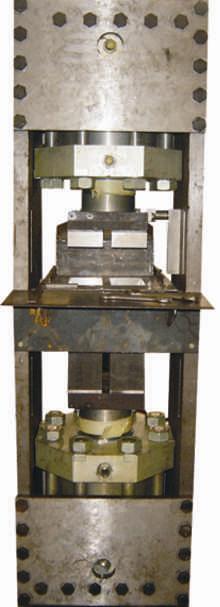

Фронтальный вид пресса Матрица пресса Дозатор пресса Видео процесса получения кирпичей

В работе пресса задействованы три гидроцилиндра
Главные цилиндры верхний и нижний прессуют кирпич.
Загрузочный цилиндр управляет дозатором рабочей смеси.

ОПИСАНИЕ РАБОТЫ ПРЕССА:

  • нижний цилиндр быстро отводится вниз на заданное расстояние,
    освобождая место для засыпки рабочей смеси в матрицу
  • дозатор засыпает смесь в матрицу и отводится в исходное состояние
  • верхний цилиндр быстро опускается и закрывает матрицу пуансонами
  • верхний цилиндр медленно прессует кирпичи до заданного размера и плотности
  • верхний цилиндр быстро отводится наверх
  • нижний цилиндр вытесняет готовые кирпичи из матрицы наверх
  • дозатор начинает новый цикл, сбрасывая готовые кирпичи на поддон и одновременно
    заполняя матрицу новой порцией смеси.
  • нижний цилиндр, при этом, быстро отводится вниз, освобождая место для засыпки рабочей смеси в матрицу.

ПАРАМЕТРЫ ПРЕССА:

Количество гидроцилиндров
n
2+1
Усилие прессования
тонн
175
Количество циклов в минуту
цикл/мин
3
Количество кирпичей в минуту
шт/мин
6
Максимальное давление в прессе
бар
320
Диаметр главных цилиндров
мм
220
Диаметр загрузочного цилиндра
мм
50

ФУНКЦИИ ГИДРОСТАНЦИИ:

  • подвод и отвод дозатора рабочей смеси. Загрузка рабочей смеси в матрицу прессования.
  • регулирование объёма матрицы и размера (высоты) кирпича.
  • Величина объёма матрицы и высота кирпича задаются с пульта управления с возможностью автоматической
    коррекции объёма матрицы. Этот параметр зависти от свойств рабочей смеси.
  • двустороннее или одностороннее прессование кирпича верхним и нижним цилиндром по заданному алгоритму
  • выталкивание готового кирпича из матрицы
  • автоматический контроль габаритных размеров и плотности кирпича. Отбраковка некачественных кирпичей.
    Данные выводятся на пульт оператора в режиме реального времени.
  • полностью автоматический цикл работы пресса с отображением всех параметров на панели оператора.

ПАРАМЕТРЫ ГИДРОСТАНЦИИ:

Мощность электродвигателей кВт 15 11 4

Потребляемая мощность из сети (не более)

кВт 22
Подача насосов л/мин 22 120 40
Давление насосов бар 320 40 40
Объём бака литров 400
Масса без рабочей жидкости кг 420

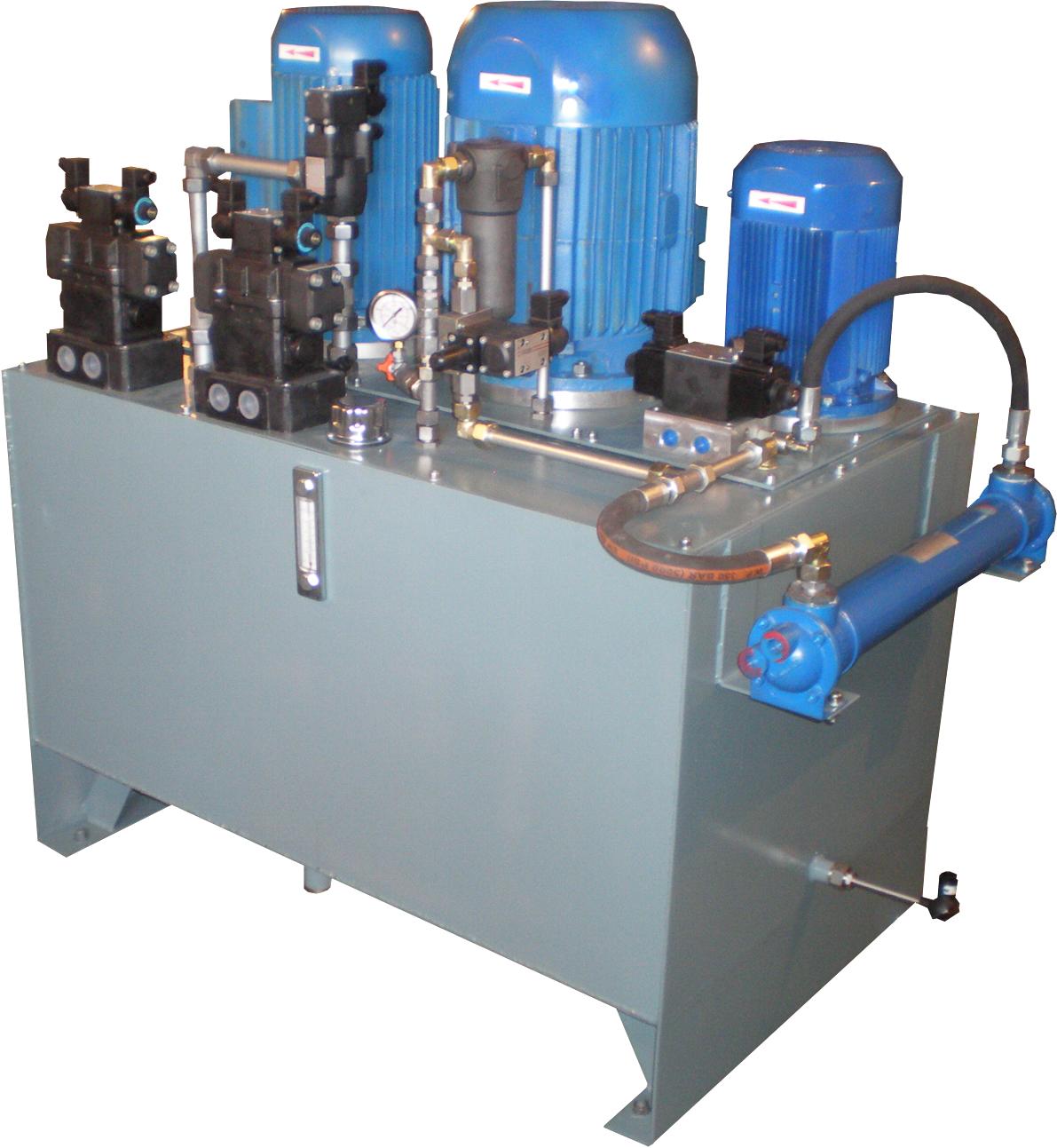

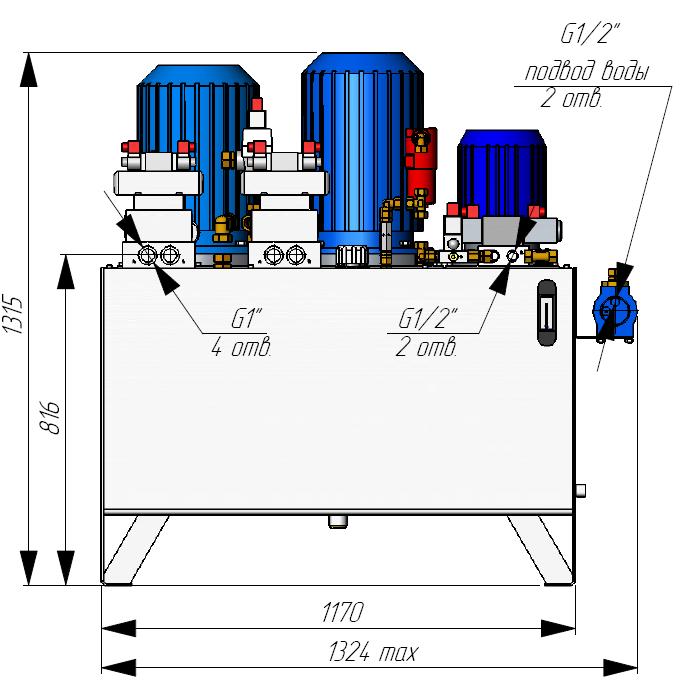

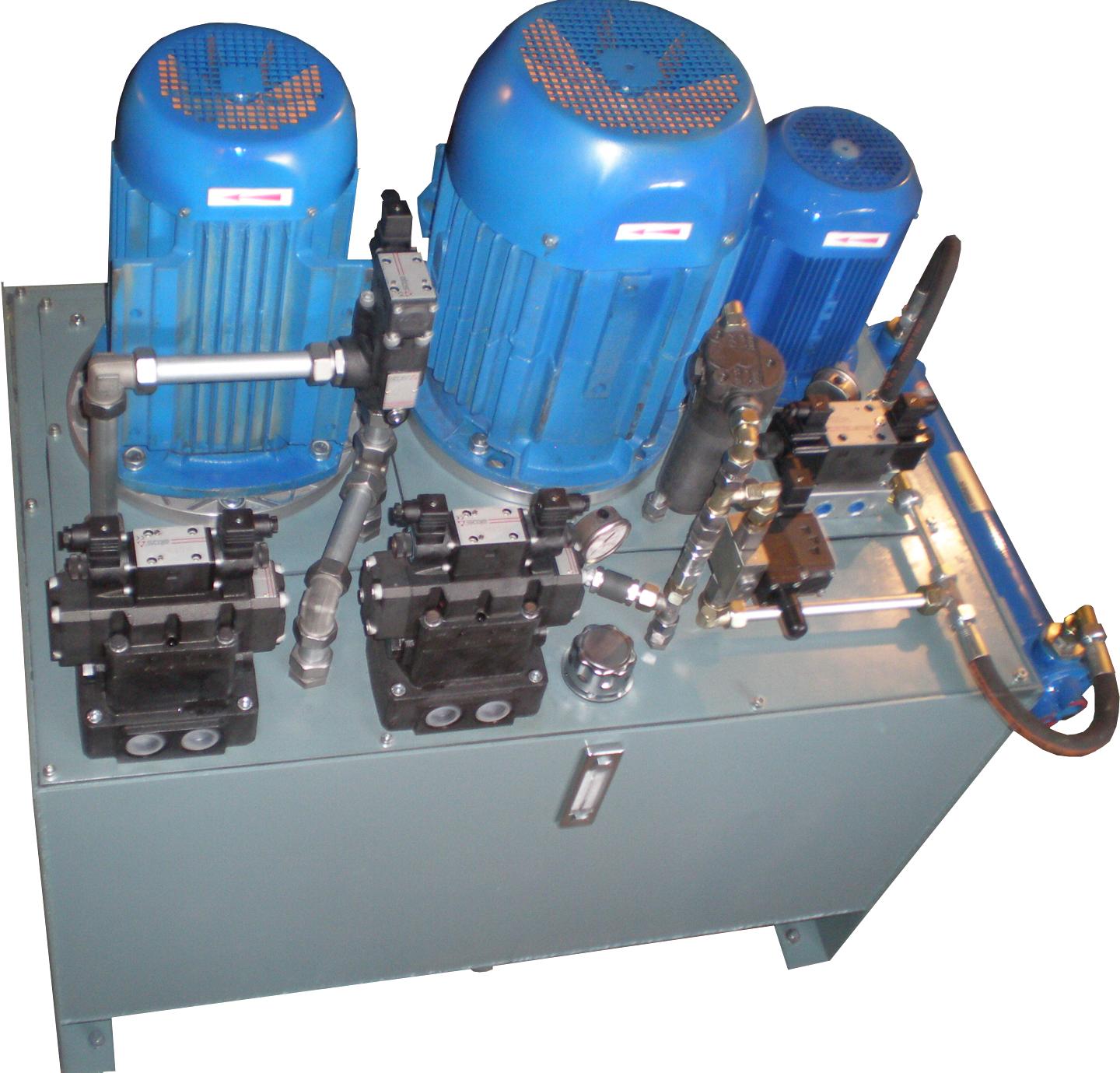

Гидропривод кирпичного пресса          Габаритка

Комплексная поставка оборудования



Гидропривод поставляется совместно с электросистемой управления на базе промышленного контроллера Siemens

УСЛОВИЯ ПОСТАВКИ ОБОРУДОВАНИЯ:

Цена гидростанции
руб с НДС
590000
Цена системы электроуправления
руб с НДС
320000
Цена рекомендуемого комплекта ЗИП длягидростанции
руб с НДС
14000
Цена рекомендуемого комплекта ЗИП для электрошкафа
руб с НДС
5400
Стоимость пуско-наладочных работ
руб с НДС
68000
Срок поставки
недель
10...12
Гарантия
месяцев
12
Предоплата
%
60+40
